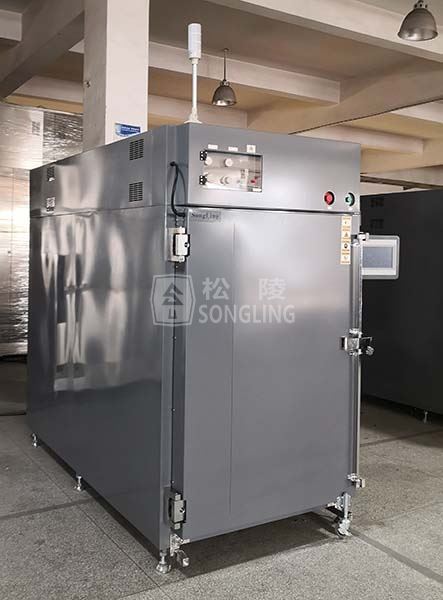

該烘箱用于方形鋁殼鋰離子電池的烘干，確保電池水分符合工藝要求，便于電池的制造加工。兼容LP27148134（藍本）和LP2714895等常規型號電池的烘干，電池重量約1300g，具體尺寸如下圖1。采用小車上下料（配備外接小車，5臺烘箱預計需要12輛上下料小車和4輛外接小車），小車規格由乙方根據烘箱尺寸調整。
規格型號
SBVO-234APNGS
腔內容積（m3）
2.34
尺寸
內腔尺寸（高*寬*深）
1227mm×880mm×2170mm
外形尺寸（高*寬*深）
2184mm×1773mm×2529
箱體
構造
外殼材料
冷軋鋼板，烤漆
內腔材料
不銹鋼
開門方式
單開門，門開啟有支持滑輪防止下垂并帶剎車功能，防止門開啟后自由滑動撞到其他物體。
運風方式
左右水平送風
抽氣口位置
頂部控制箱內，配置抽氣電磁閥
放氣口位置
頂部控制箱內，配置充氣電磁閥
加熱器位置
腔體內部四周，門上帶輔助加熱
鼓風電機位置
頂部
控制箱位置
頂部
保溫層厚度
≥90mm
箱內分層
腔體配置2輛不銹鋼小車
主要
性能
溫度范圍
RT+25℃~180℃
控溫精度
±1℃
溫度波動度
≤±1℃
溫度均勻性
≤±3℃
升溫時間（空箱）
≤40分鐘（空箱，25℃~100℃）；≤4小時（滿載時產品表面溫度從室溫加熱到110℃）；產品滿載時烘干總時間不超過20小時（包括升溫和降溫時間）
真空度
不小于10Pa
24小時平均漏氣量
≤0.3kPa/h
快速水冷降溫系統
降溫時真空腔內沖入干燥氮氣，經過外部冷卻交換裝置，采用冷卻水作為冷媒介質，將氮氣冷卻后，由冷卻交換器循環風機強制將送入真空腔內，循環交換，達到快速冷卻效果；
箱外表面溫度
≤室溫+25℃
電氣
參數
電源
AC380V 3相4線 50Hz
加熱功率
30KW
鼓風功率
370W*2
安全
裝置
空氣開關
防止過流和短路
熱繼電器
保護送風機，防止風機溫度過高
超溫保護儀
防止工作室溫度過高，保護產品
功能要求
四壁及門共10個溫度傳感器箱內固定，5個控溫，5個超溫保護
可編程控制，10.0英寸彩色液晶觸摸屏顯示設置
配置電磁閥，抽真空、保壓、充氣全自動可編程控制
真空度、溫度自由調整，可在某一固定溫度和某段真空度范圍條件下自動保持
設備運行過程（抽真空，保壓、充氣及升降溫）為PLC自動控制
環境條件
溫度：5℃~45℃/相對濕度：不大于85%/
滿足標準
GB/T30435-2013電熱干燥箱及電熱鼓風干燥箱
GB/T 10067.5-1993 電熱設備基本技術條件
